2018版《建筑设计防火规范》图示发布后，2019年5月再次修正！新版图示对规范条文进行了扩展和补充，有效指导了设计应用，也存在争议和疏漏！

本文分解图示，抽丝剥茧，列示扩展和隐喻内容（共41项）、图示争议（共14项）、规范疏漏（共4项）!

本文为“37大亮点，100多项变更，8点遗憾”（点击阅读）的引伸解读！

本文共分扩展·隐喻、争议·探讨、疏漏·刊误三大章节，建议下载阅读：→ 点击下载!

（消防设计师交流QQ群：658048001，专供建筑水暖电气等专业设计师技术交流！）

第一章 扩展·隐喻

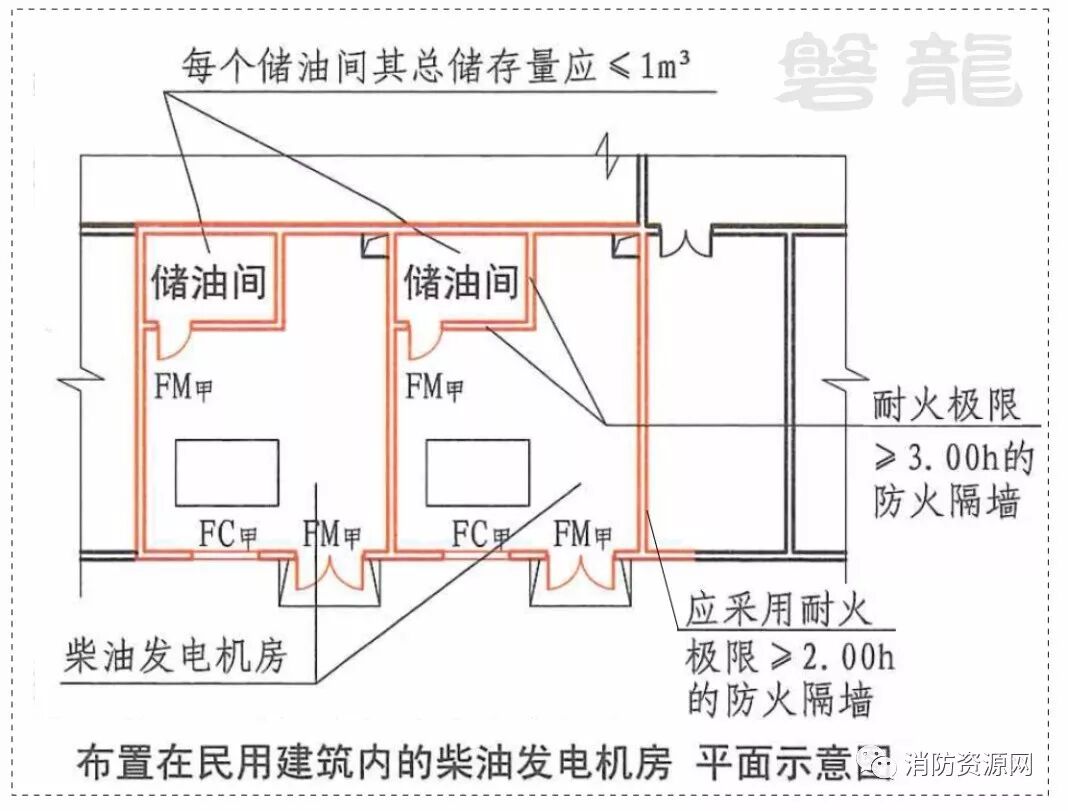

一、布置在民用建筑内的柴油发电机房，当储油容量大于1m³时，可分开设置，每个储油间其总储存量不应大于1m³。（5.4.13图示3，P108）

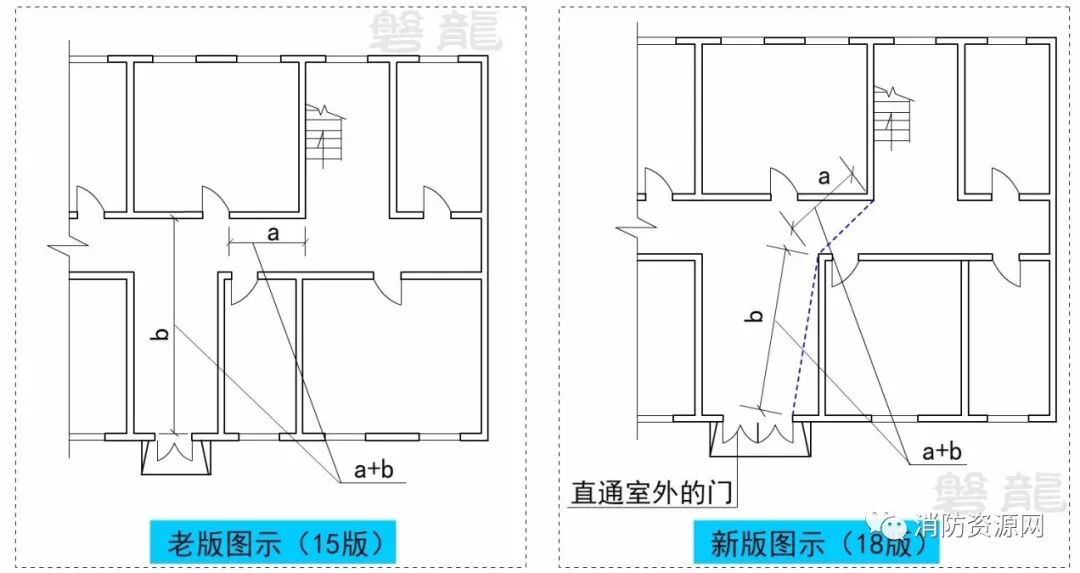

二、安全疏散的直线距离，应为直线行走的最短路线。

如下图所示：左侧为老版图示的直线距离（a+b），右侧为新版图示的直线距离（a+b），新版图示更符实际。

涉及图示：（5.3.6）、（5.5.2）、（5.5.10）、（5.5.17）、（5.5.28 ）等。

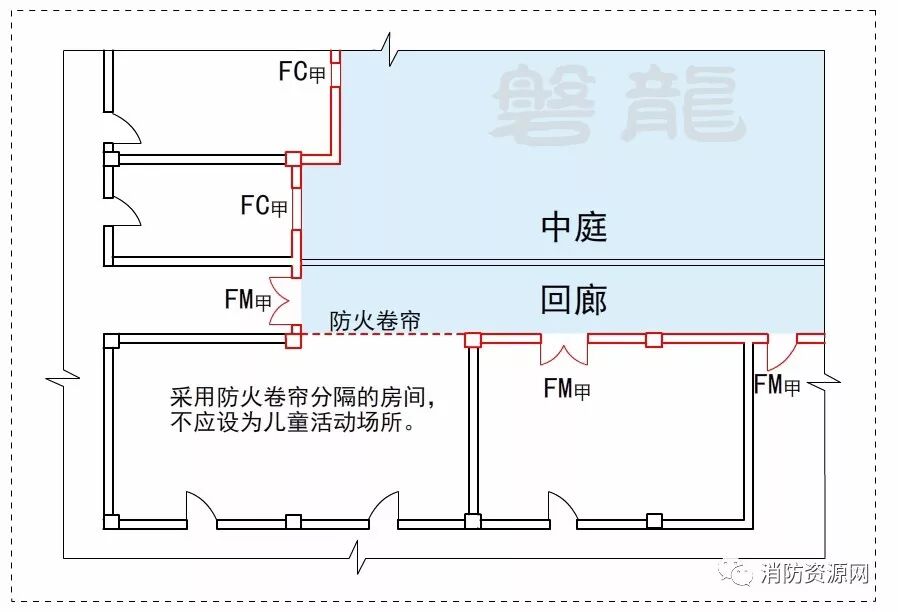

三、儿童活动场所，不得采用防火卷帘分隔：

儿童活动场所，不能采用防火卷帘分隔（包括与其他部位的相邻分隔）。（5.3.2图示3，P82）

专题解读：儿童活动场所-不应设置防火卷帘和射流型自动跟踪射流灭火系统！

四、中庭等可采用防火卷帘分隔，不受应用长度限制。（5.3.2图示2，P82）

中庭的周围连通空间，可采用防火卷帘进行防火分隔，设置宽度并不受6.5.3-1的限制，中庭部位防火卷帘的宽度不计入防火分隔部位的宽度。

专题解读：防火卷帘-禁用、限制及选型原则，疑难探讨！

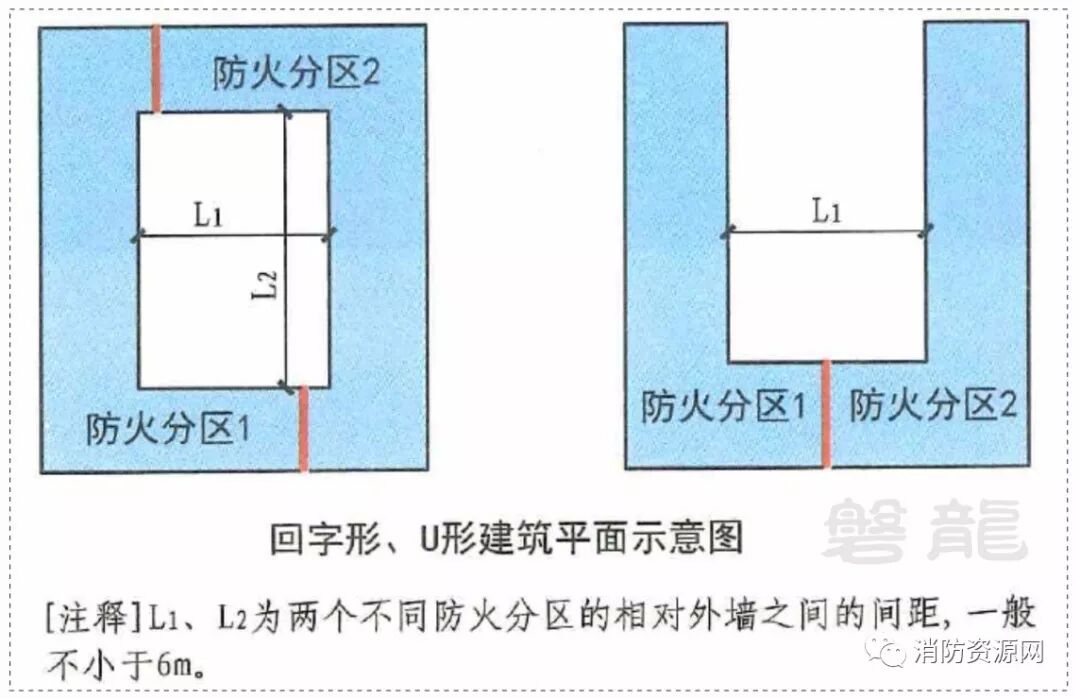

五、回字形、U形建筑不同防火分区的相对外墙之间的距离，一般不应小于6米。（5.2.2图示10，P75）

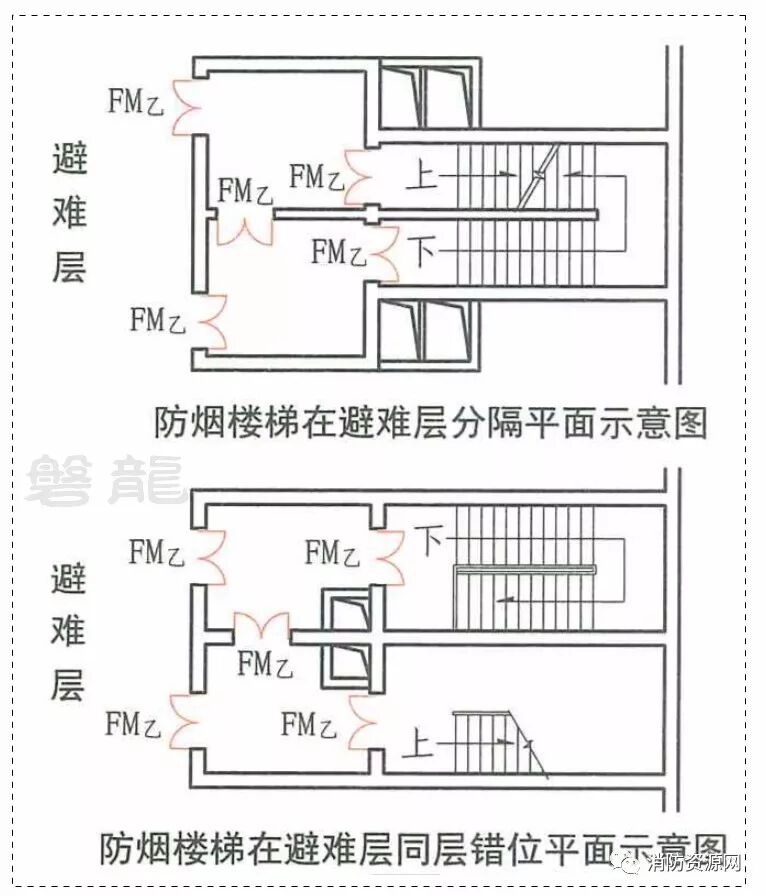

六、防烟楼梯在避难层分隔或同层错位时，前室增设连通门，人员可以选择继续通过疏散楼梯疏散或是前往避难区域避难。（5.5.23图示2）

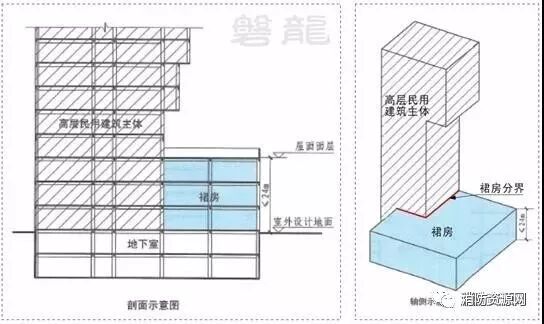

七、建筑主体上部的投影不影响裙房和主体分界。（2.1.2图示，P6）

新版图示通过裙房和主体的“轴侧示意图”，解决了投影方式的争议！

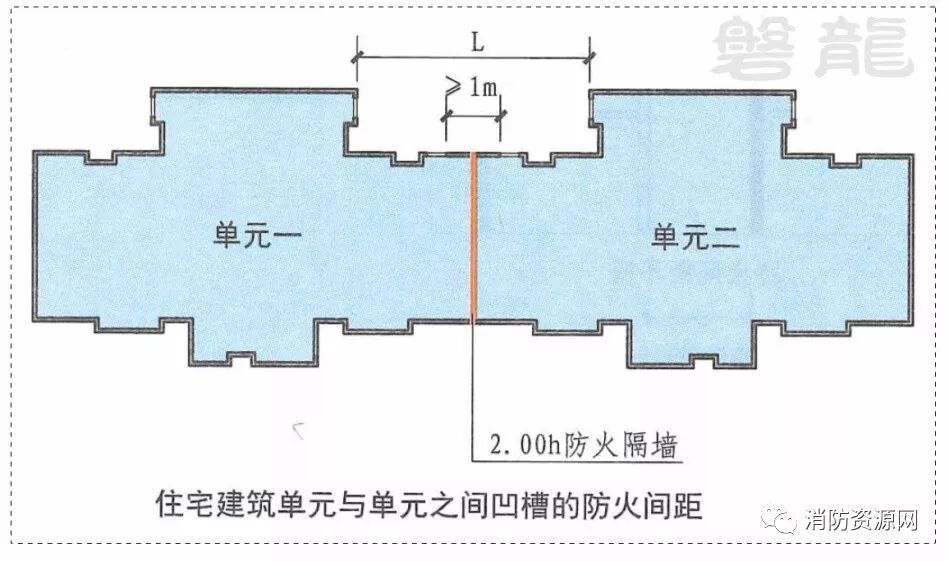

八、住宅建筑单元与单元之间凹槽的防火间距L，一般不小于6m。（5.2.2图示9，P74）

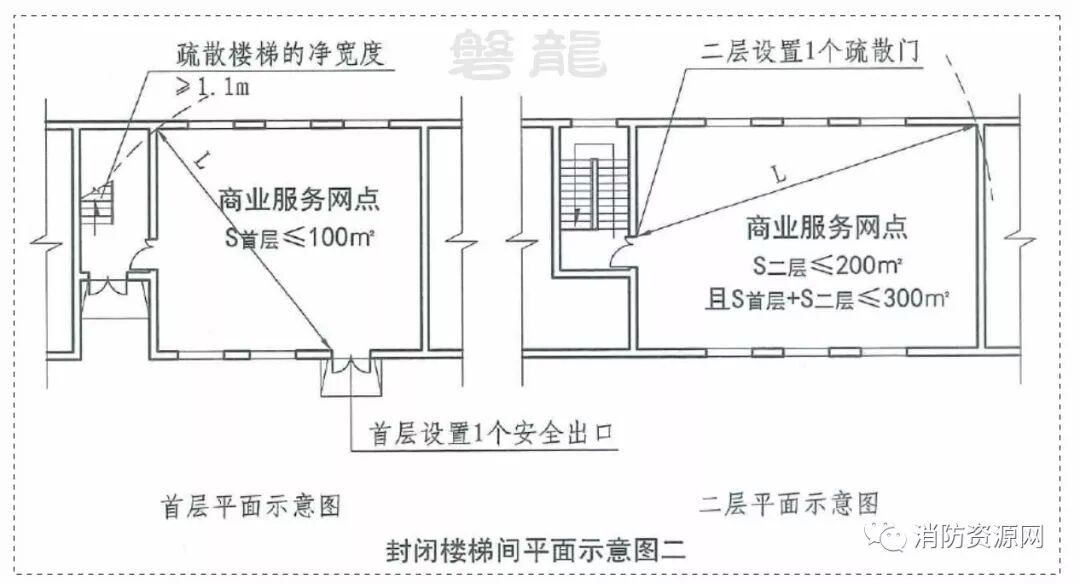

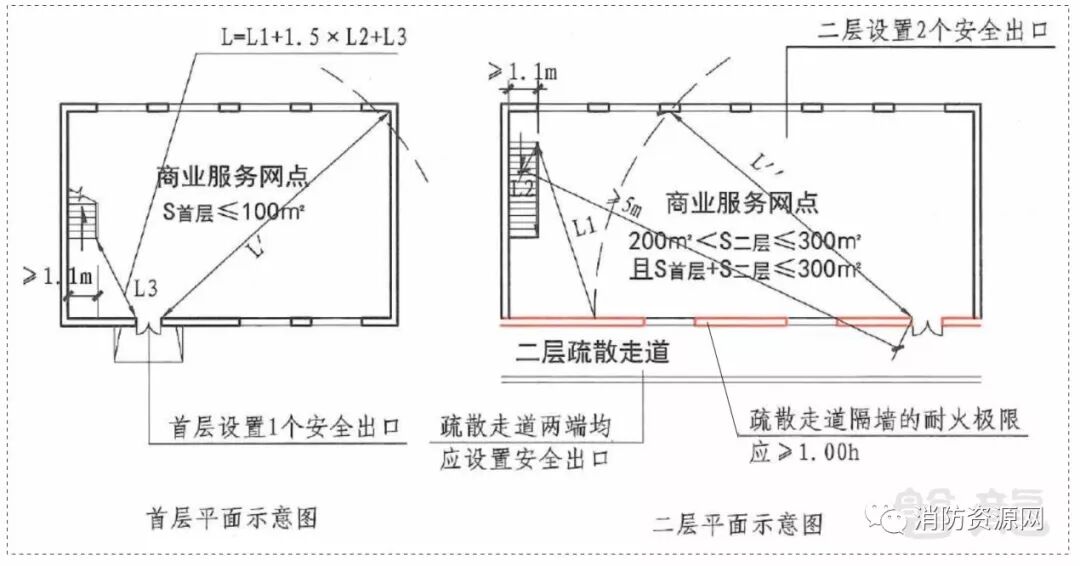

九、商业服务网点可以设置直通室外的封闭楼梯间，以此解决二层疏散距离不够的问题。（5.4.11图示4,P102）

专题参考：商业服务网点-建筑防火及消防设施要求！

十、当商业服务网点设置疏散走道时，疏散走道两端均应设置安全出口。（5.4.11图示3，P102）

注：由以上九、十可知，规范图示明确了商业服务网点疏散楼梯的净宽度：应≥1.1m。

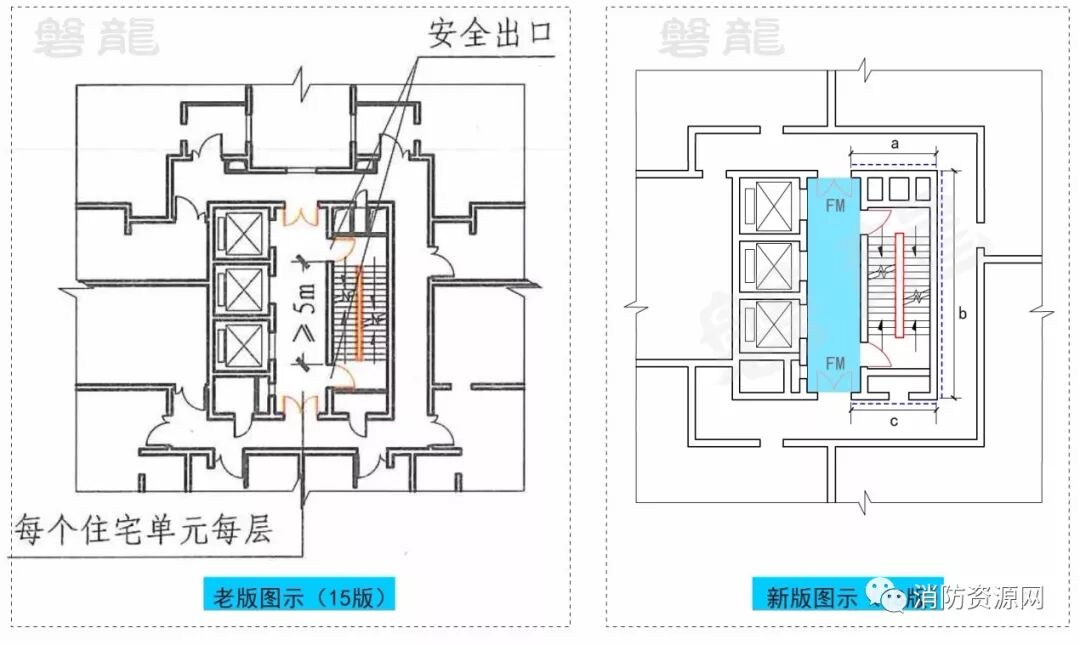

十一、明确了共用前室2个安全出口之间的距离计算方法，如图所示的共用前室，两个安全出口之间的距离为a+b+c。（5.5.2图示3，P111）

注：新版图示中，不再限制共用前室内两个楼梯入口的距离，但仍应尽量分开布置

十二、仅独立建造的剧场、电影院、礼堂、体育馆等场所，可依据5.5.20确定疏散走道、疏散楼梯、疏散门、安全出口的各自总净宽度，当附设在其他建筑内时，其疏散楼梯和走道的净宽度指标应执行规范第5.5.21条的规定。（5.5.20图示3，P135）

十三、高层病房楼和洁净手术部的避难间，可以利用平时使用的房间，如监护室、消防电梯前室（电梯前室面积一般为24～30㎡）。但消防电梯的合用前室不适合兼作避难间。（5.5.24图示2，P143）

十四、老年人照料设施的避难间，可以利用平时使用的公共就餐室或休息室等房间（一般从该房间要能避免再经过走道等火灾时的非安全区进入疏散楼梯间或楼梯间的前室），可利用疏散楼梯间的前室和消防电梯的前室作为避难间，但消防电梯的合用前室不适合兼作为避难间。（5.5.24A图示2，P146）

十五、两个安全出口在同一楼层上应能通过公共区自由转换，住宅建筑不应通过住宅的套内空间进行转换。（5.5.28图示2，P153）

注：本次修改是适应消防局文件“关于对住宅建筑安全疏散问题的答复意见”要求，参考专题：2018，这些阵亡的核心筒方案！

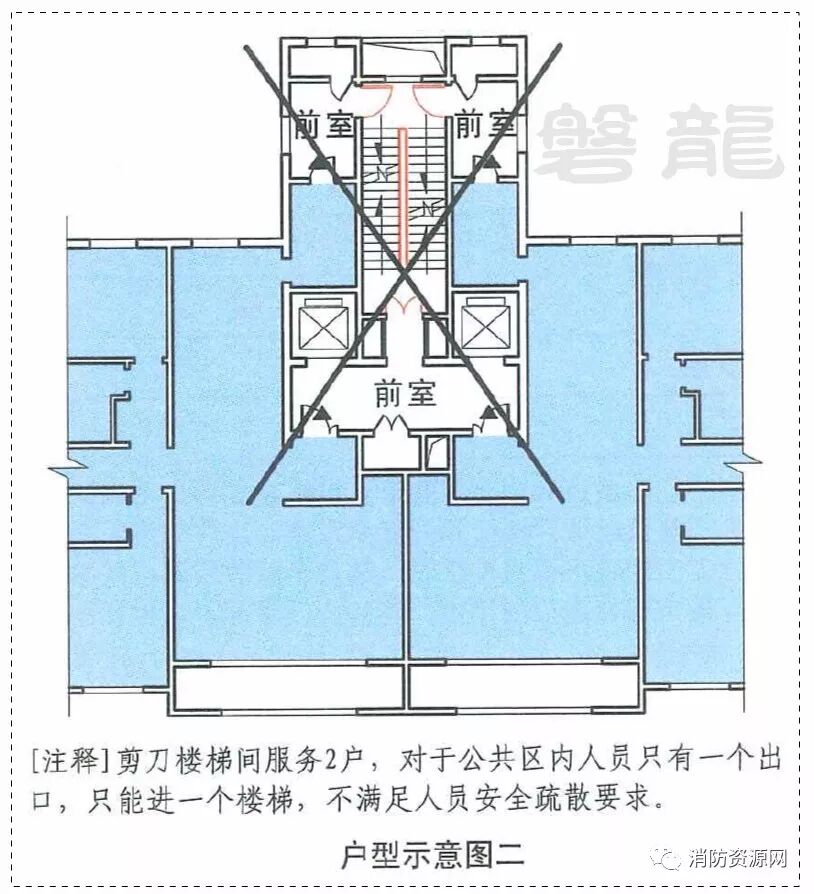

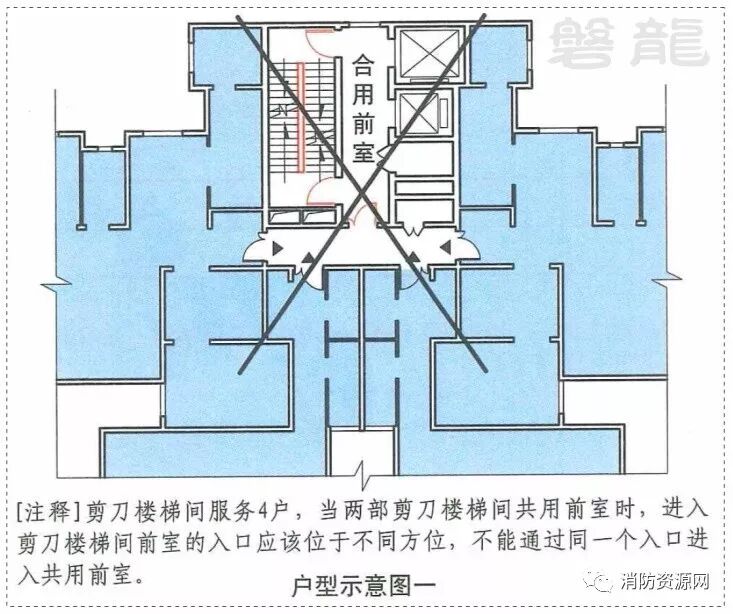

十六、住宅建筑的剪刀楼梯间服务4户（及以上），当两部剪刀楼梯间共用前室时，进入剪刀楼梯间前室的入口应该位于不同方位，不能通过同一个入口进入共用前室。（5.5.28图示2，P153）

十七、建筑外墙上、下层开口之间设置实体墙确有困难时，可设置防火玻璃墙，原图示的方案3、方案6在外墙的保护高度部位形成空隙，新版图示不再许可。（详见建规6.2.5）

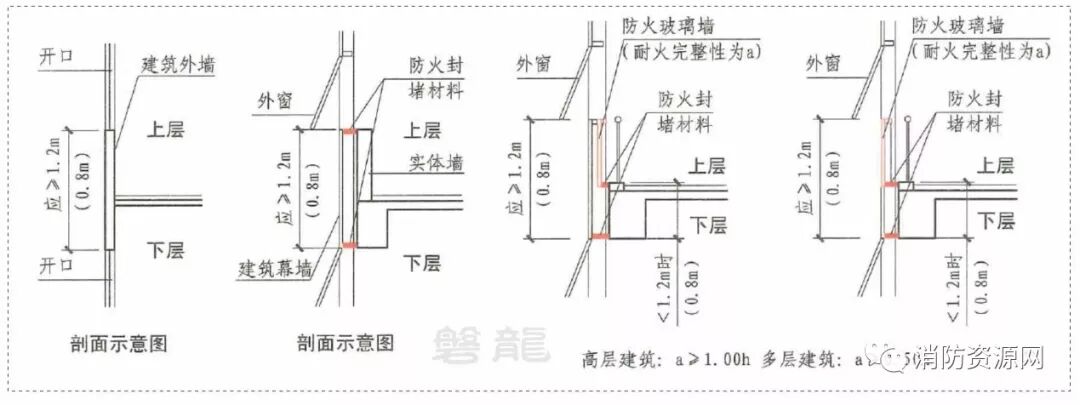

1、新图示许可方案：

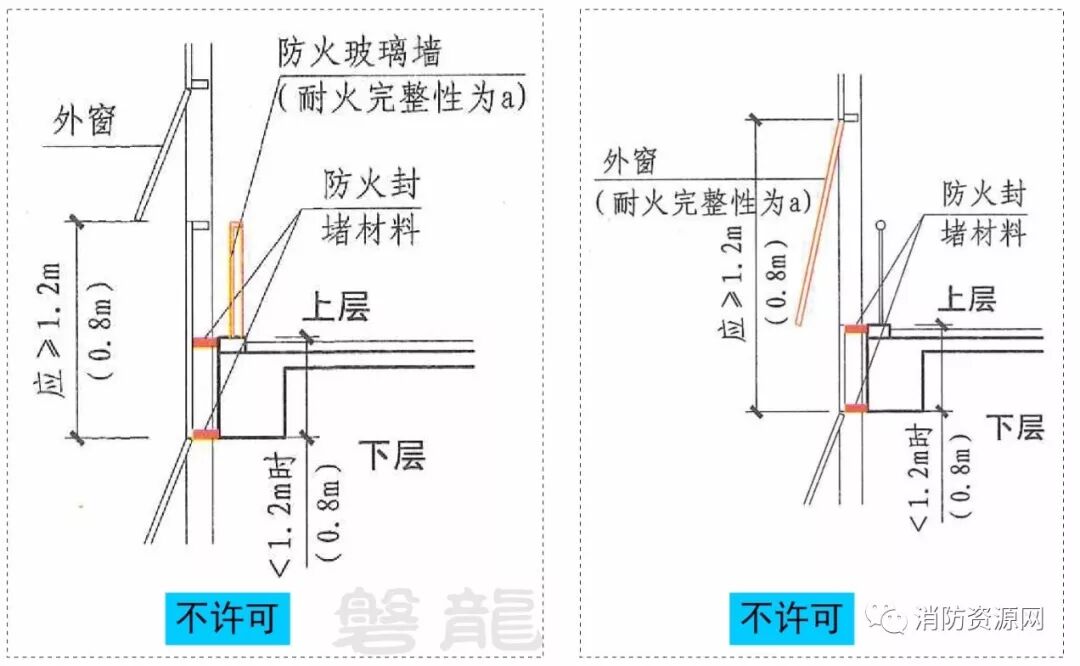

2、被否定的原图示方案：

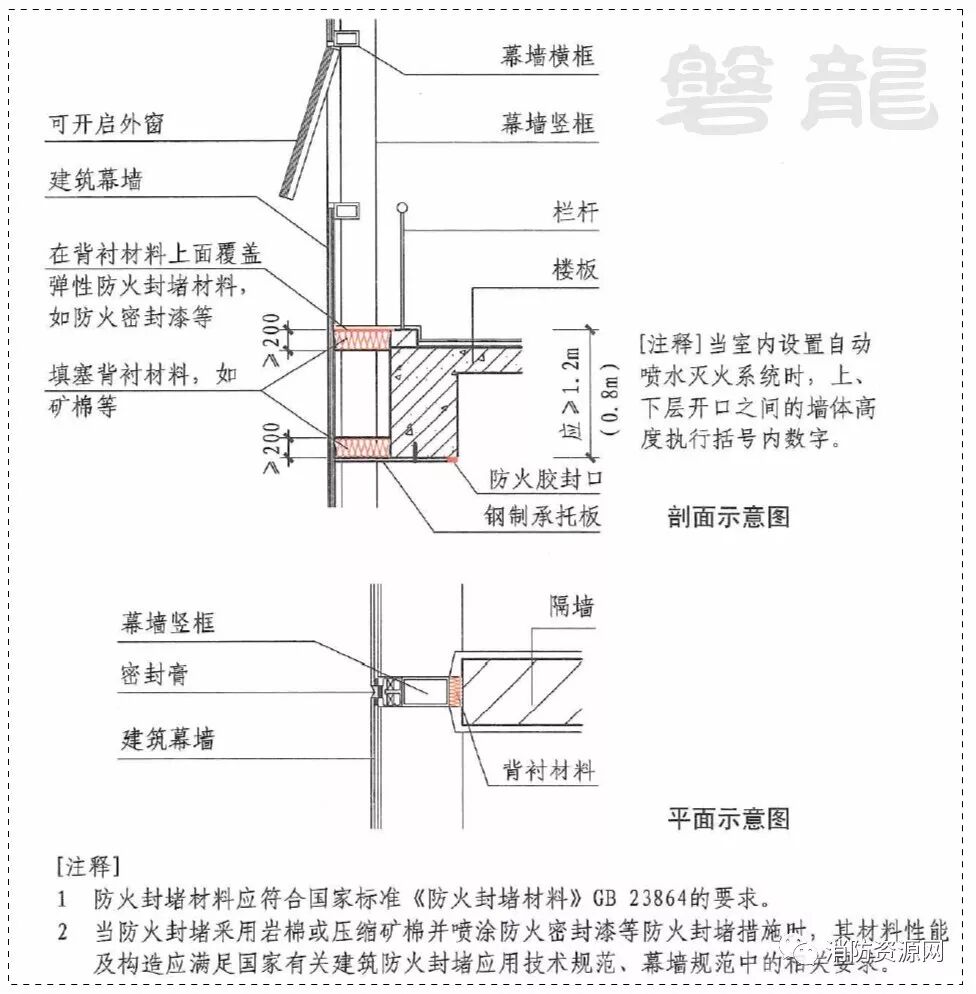

十八、建筑幕墙应在每层楼板外沿处采取符合规范第6.2.5条规定的防火措施，幕墙与每层楼板、隔墙处的缝隙应采用防火封堵材料封堵。新图示去掉了原图示中的防火板封堵材料，增加了封堵材料的厚度要求等。（6.2.6图示)

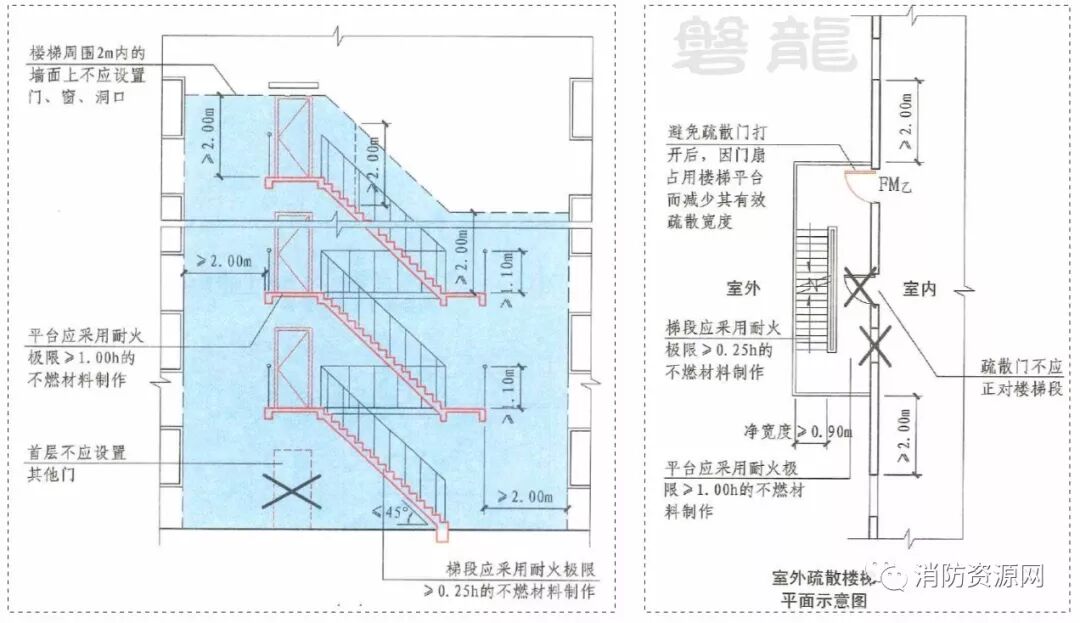

十九、室外疏散楼梯开门位置的首层对应部位，不应设置其他门（也不能是疏散门）。同时，图示明确了室外疏散楼梯周围门窗洞口的距离要求。（6.4.5图示，P177）

二十、住宅建筑每个单元的楼梯出口均应直通消防车登高操作场地。

 详见专题：消防车登高操作场地（消防扑救面）-分解及应用！

二十一、住宅建筑与其他使用功能建筑合建时，合建建筑的外保温系统应按整体建筑的总高度确定，并应符合公共建筑的相关要求。（6.7.5图示，P190）

注：新图示要求与条文5.4.10对应，纠正了原图示错误。

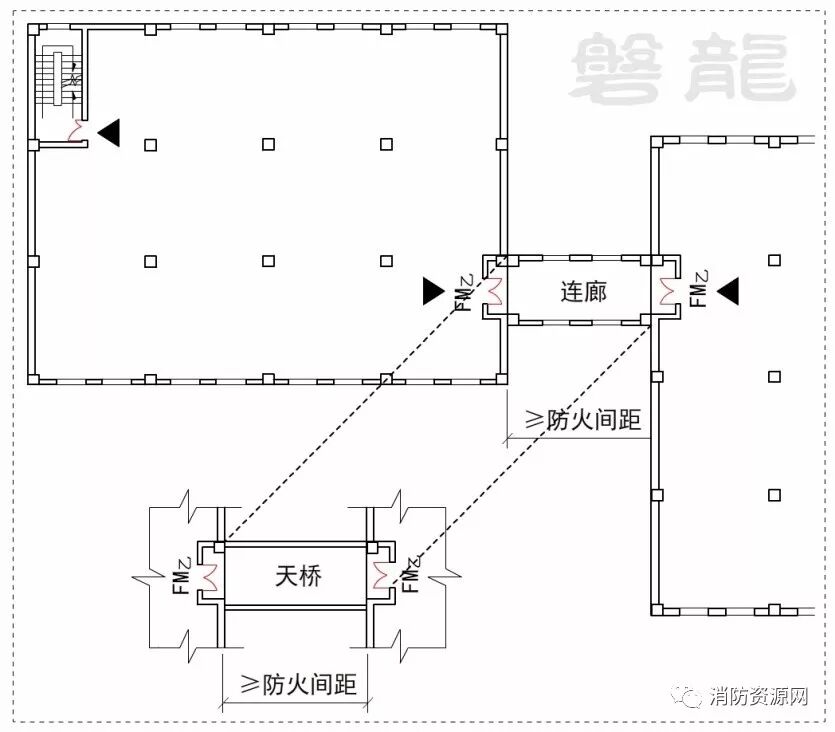

二十二、天桥、连廊与建筑物的连接部位应设置防火门，防火门应向天桥（连廊）方向开启。（6.6.4图示1，P187）

注：原图示的天桥无防火门设置要求。

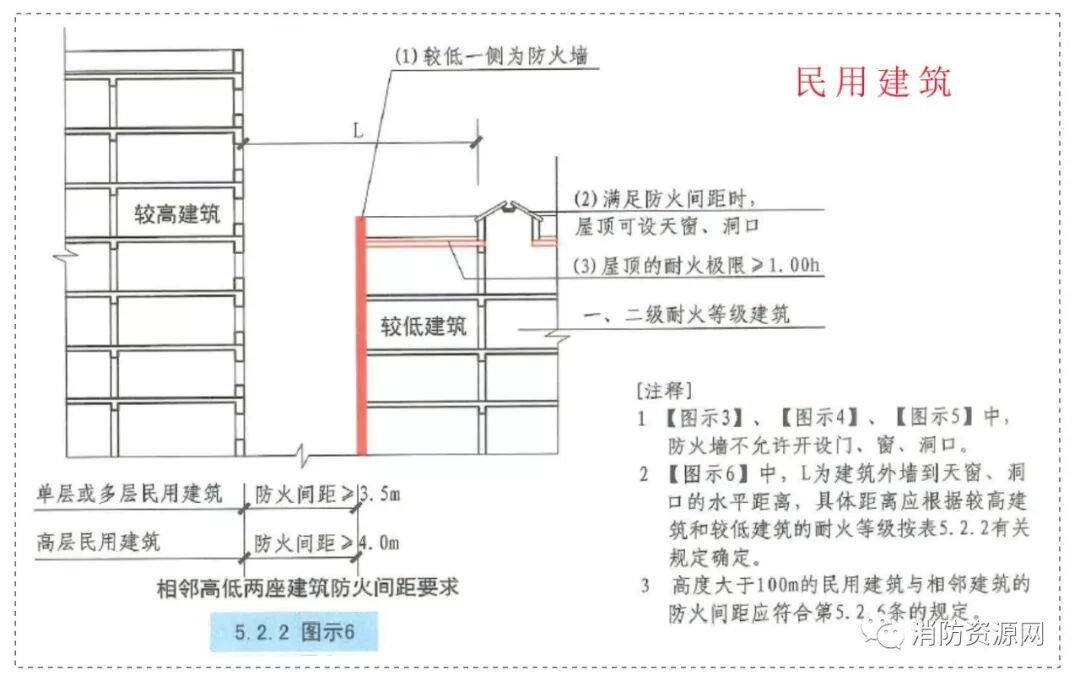

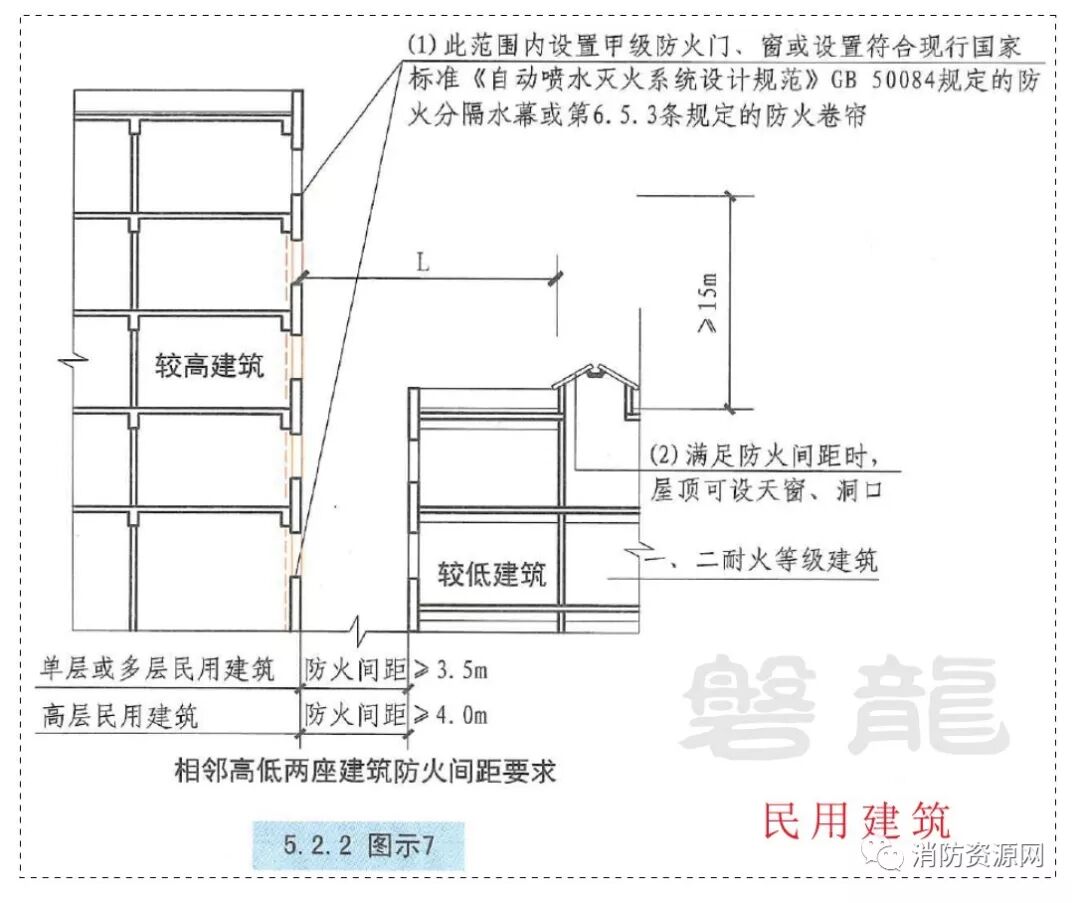

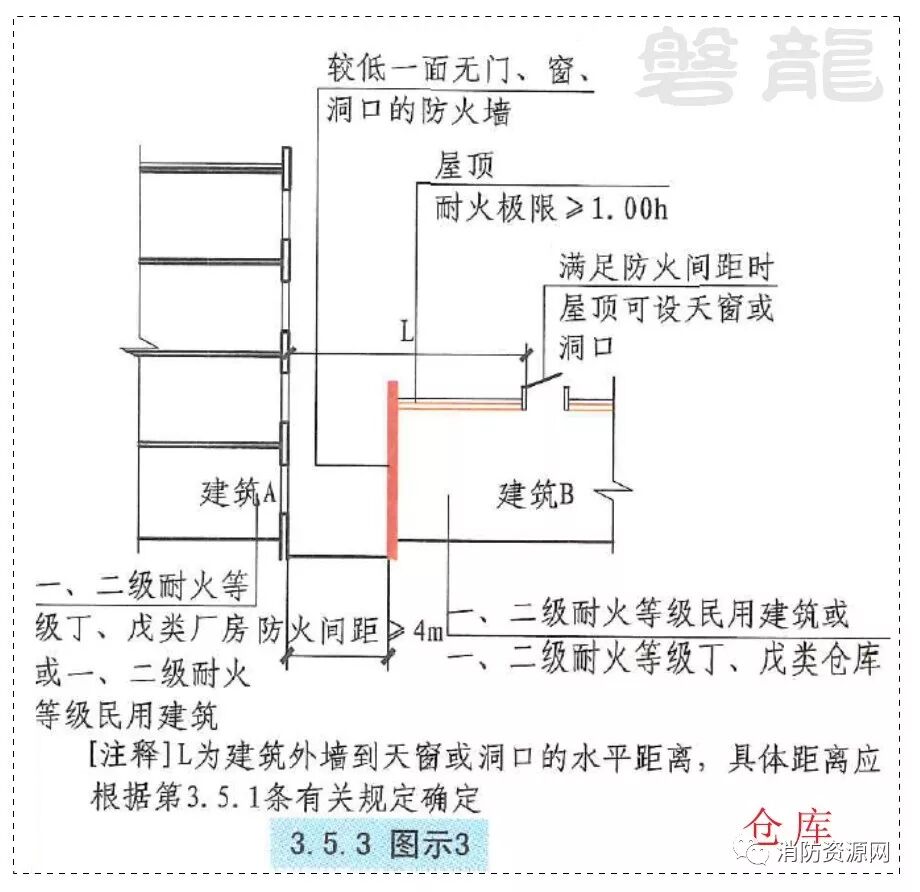

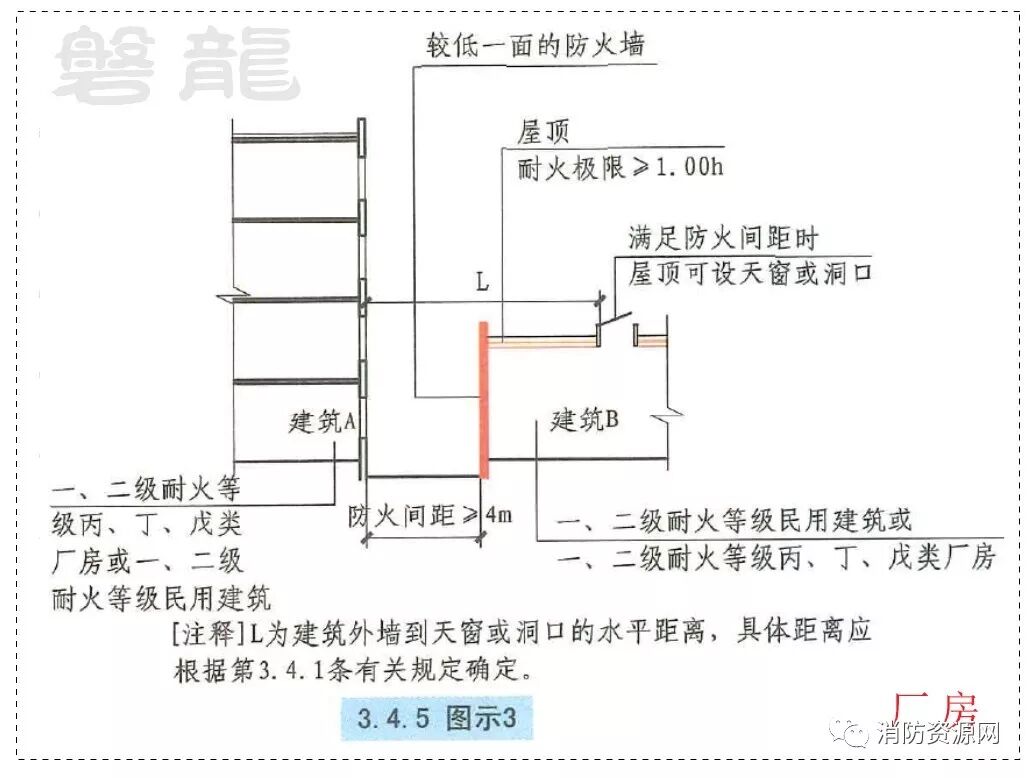

二十三、相邻两座建筑符合减少防火间距的以下情况，较高建筑外墙到较低建筑屋顶的天窗、洞口的水平距离L，应满足正常防火间距要求。（民用建筑详见5.2.2图示6，P73）、（厂房详见3.4.5图示3，P33）、（仓库详见3.5.3图示3，P40）

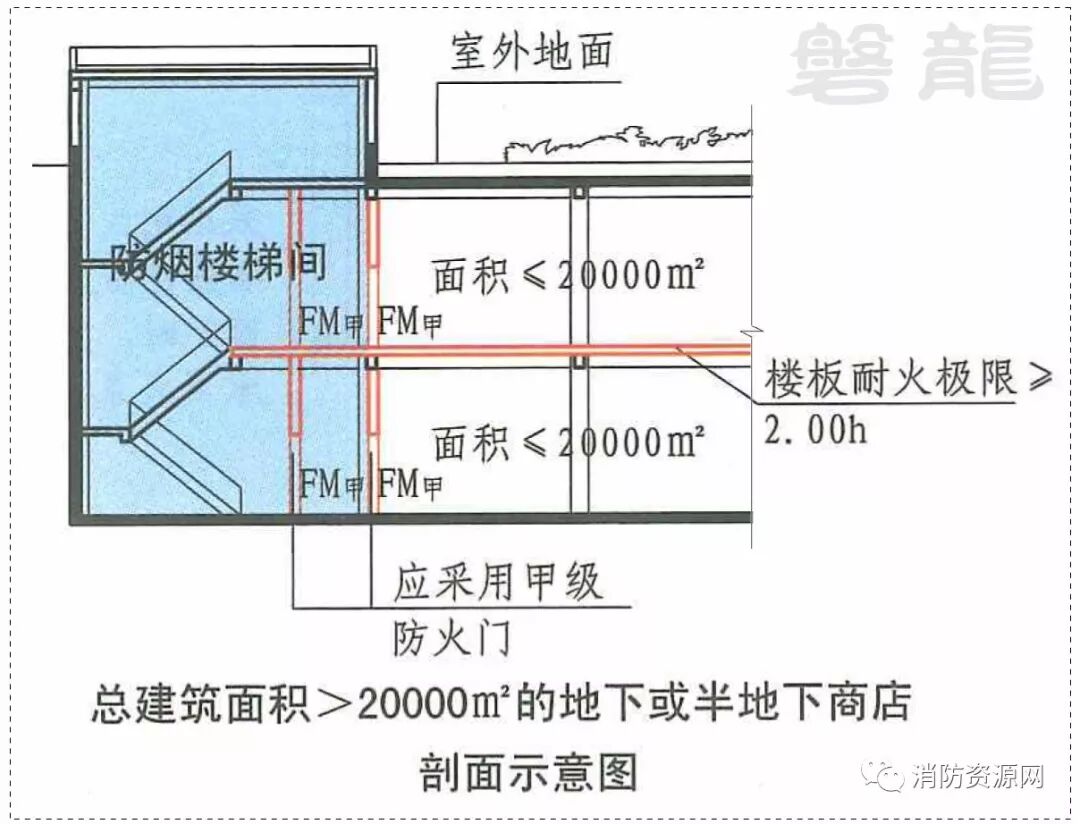

二十四、当总建筑面积＞20000㎡的地下或半地下的商店采用防烟楼梯间分隔时，其前室和楼梯间的防火门，均应采用甲级防火门。

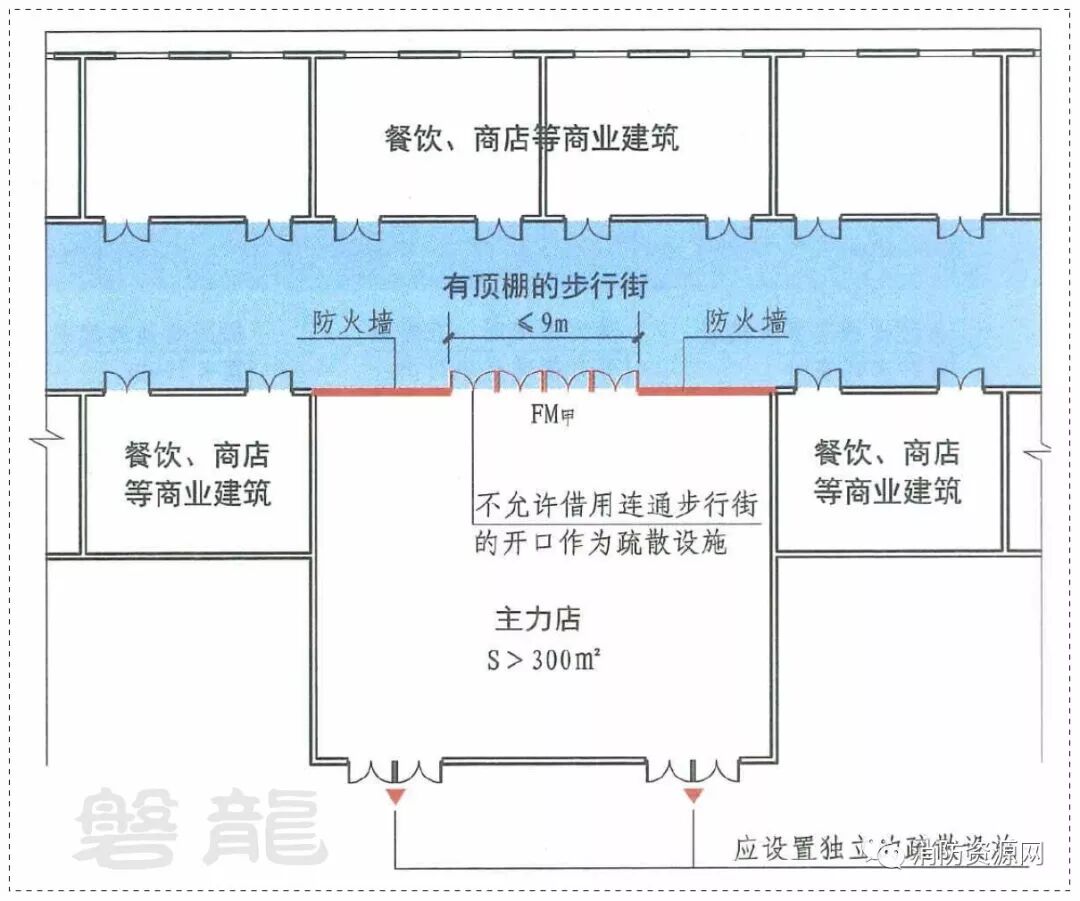

二十五、新图示明确了《公消[2016]113号》要求：对于利用建筑内部有顶棚的步行街进行安全疏散的超大城市综合体，步行街两侧的主力店应采用防火墙与步行街之间进行分隔，连通步行街开口部位宽度不应大于9m，主力店应设置独立的疏散设施，不允许借用连通步行街的开口，步行街首层与地下层之间不应设置中庭、自动扶梯等上下连通的开口。（5.3.6图示3，P87）

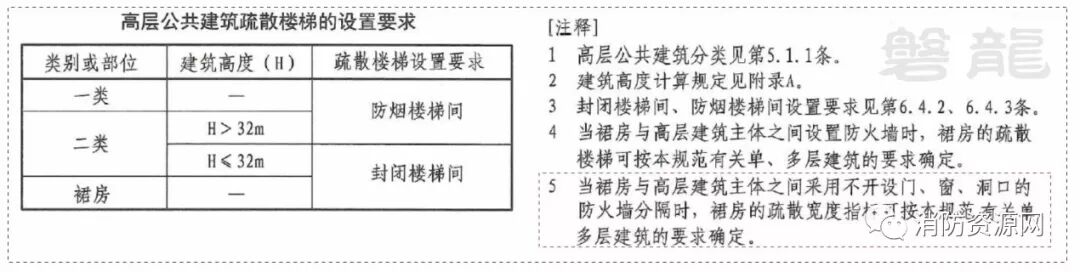

二十六、当裙房与高层建筑主体之间设置防火墙时，裙房的疏散楼梯可按本规范有关单、多层建筑的要求确定。当裙房与高层建筑主体之间采用不开设门、窗、洞口的防火墙分隔时，裙房的疏散宽度指标可按本规范有关单、多层建筑的要求确定。（5.5.12图示，P120）

详见专题：裙房-建筑防火及消防设施要求！

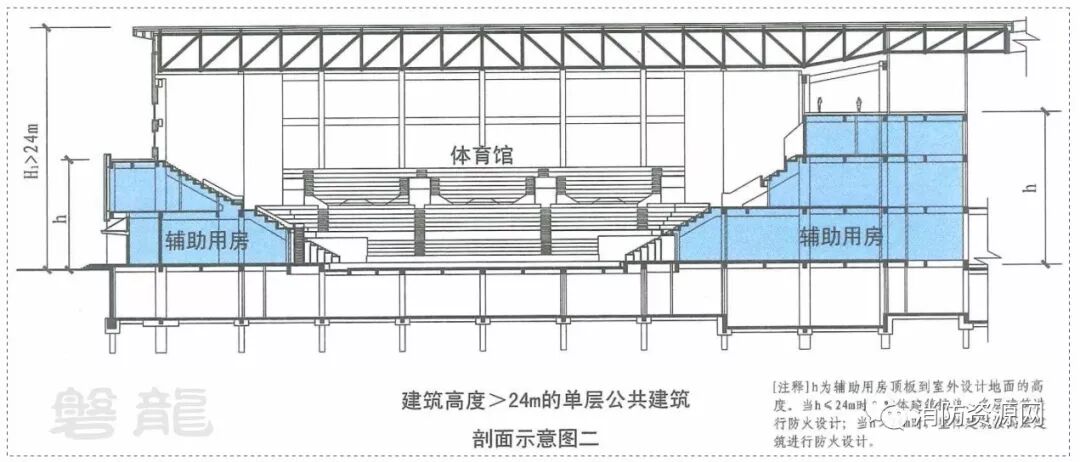

二十七、体育馆、剧场、电影院等高大空间单层公共建筑，当辅助用房顶板到室外设计地面的高度≤24m时，整体建筑按单、多层建筑进行防火设计；当辅助用房顶板到室外设计地面的高度＞24m时，整体建筑按高层建筑进行防火设计。（5.1.1图示8、图示9，P67）

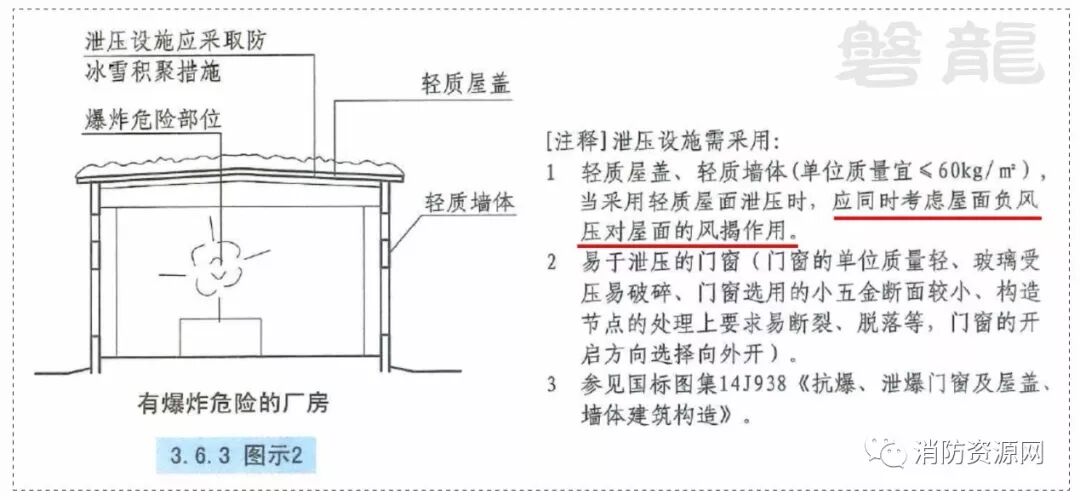

二十八、轻质屋盖、轻质墙体（单位质量宜≤60kg/㎡），当采用轻质屋面泄压时，应同时考虑屋面负风压对屋面的风揭作用。（3.6.3图示，P41)

二十九、有爆炸危险的甲、乙类厂房的分控制室宜独立设置，当贴邻外墙设置时，应采用耐火极限≥3.00h的防火隔墙，同时具备抗爆功能。（3.6.9，图示P45)

三十、有爆炸危险区域内的门斗出入口应错位设置。（3.6.10图示，P45）

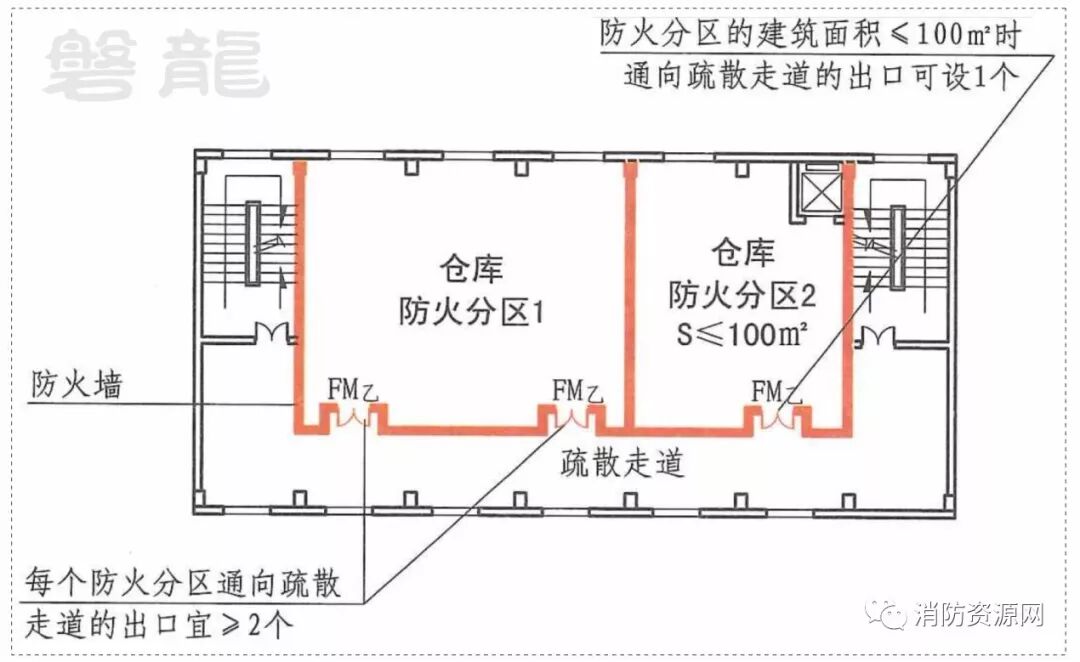

三十一、进一步明确了仓库安全出口的设置要求，仓库建筑中，不同防火分区共用的疏散楼梯，疏散楼梯不应设置在防火分区内，与防火分区之间应采用防火墙分隔。（3.8.2图示3，P50)

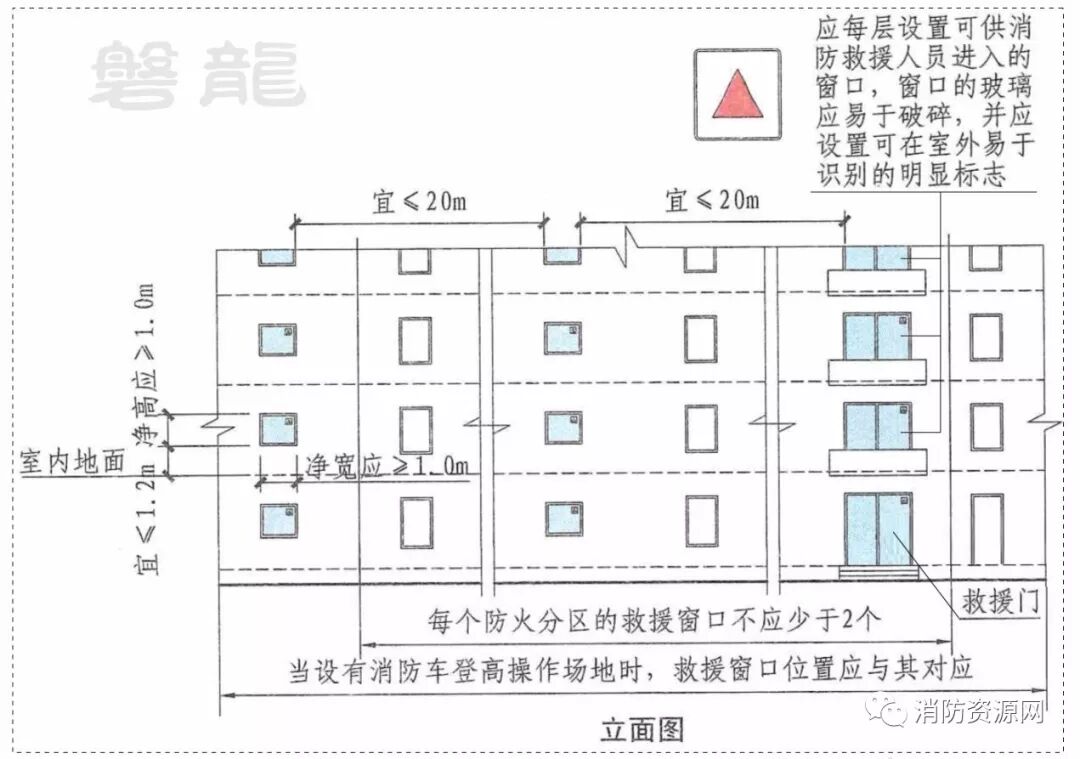

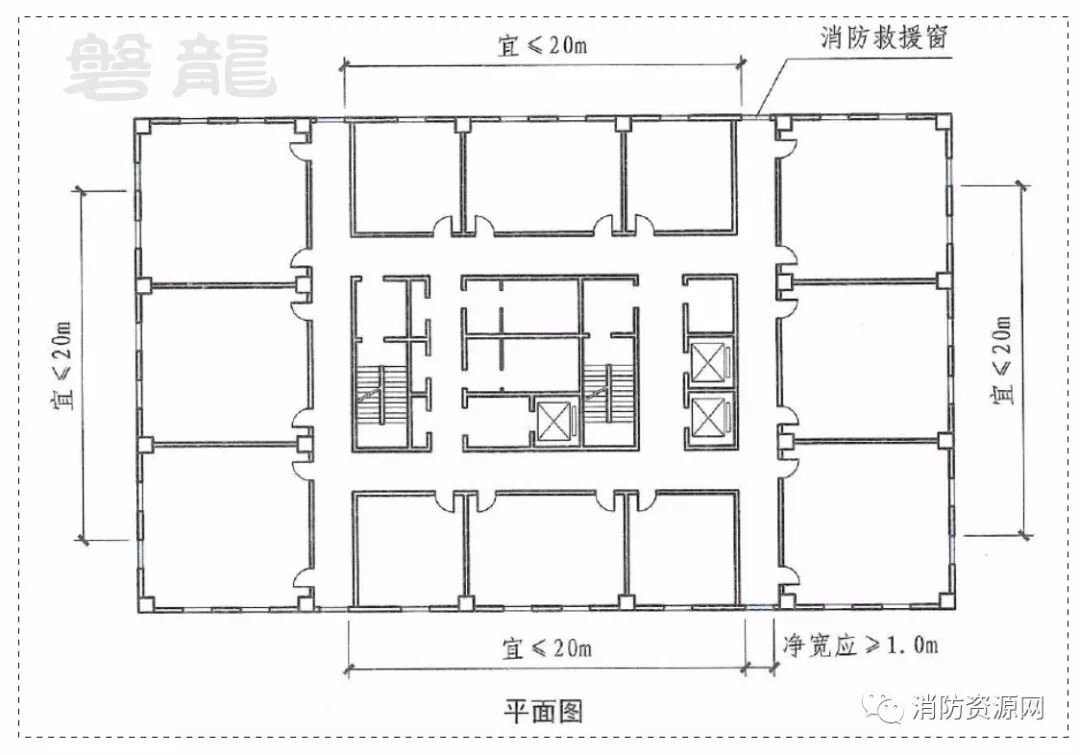

三十二、消防救援窗要求建筑四面布置，不仅仅是对应消防车登高操作场地。（7.2.5图示1 P206）

三十三、修改了救援窗标识，增加了救援门，符合要求的门、窗可以作为救援窗口。（7.2.5图示，P206）

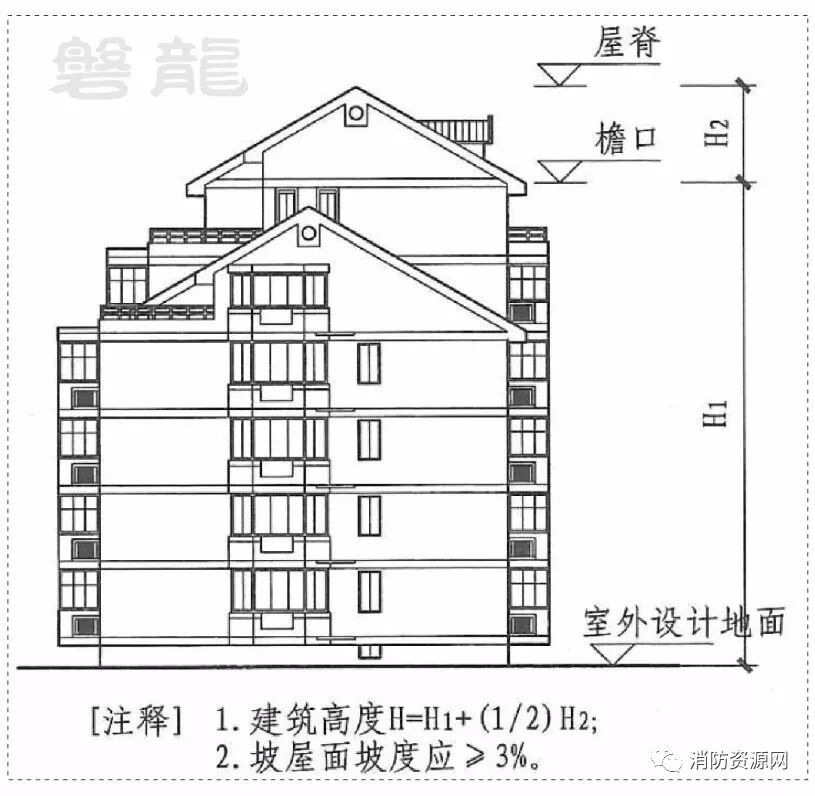

三十四、在确定坡屋面建筑的建筑高度时，要求屋面坡度≥3%，否则按平屋面处理。（附录A.0.1图示1，P246）

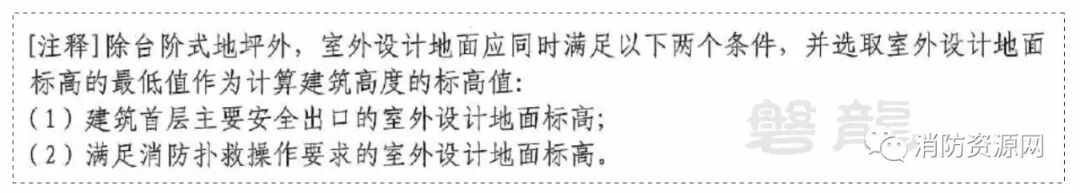

三十五、除台阶式地坪外，新图示对室外设计地面标高提出了要求，明确了确定室外设计地面标高的条件。（附录A.0.1图示1，P246）

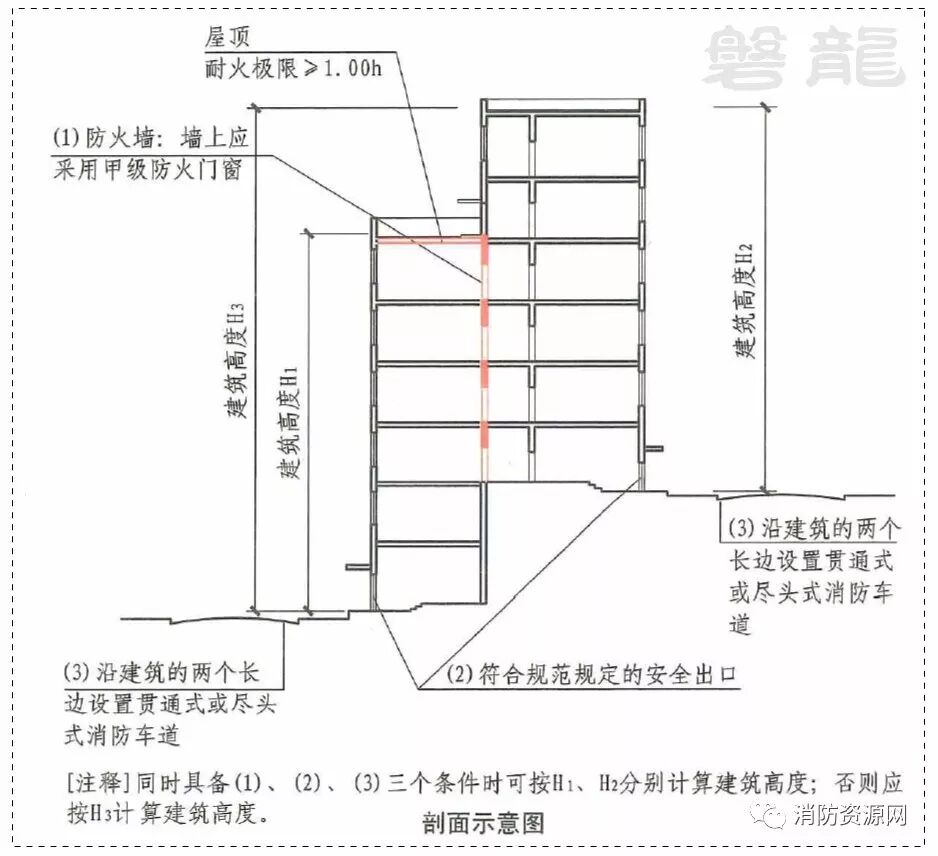

三十六、当台阶式地坪建筑分别计算建筑高度时，较低一侧建筑屋面需满足一定耐火极限要求（≥1h）。（附录A.0.1图示4，P247）

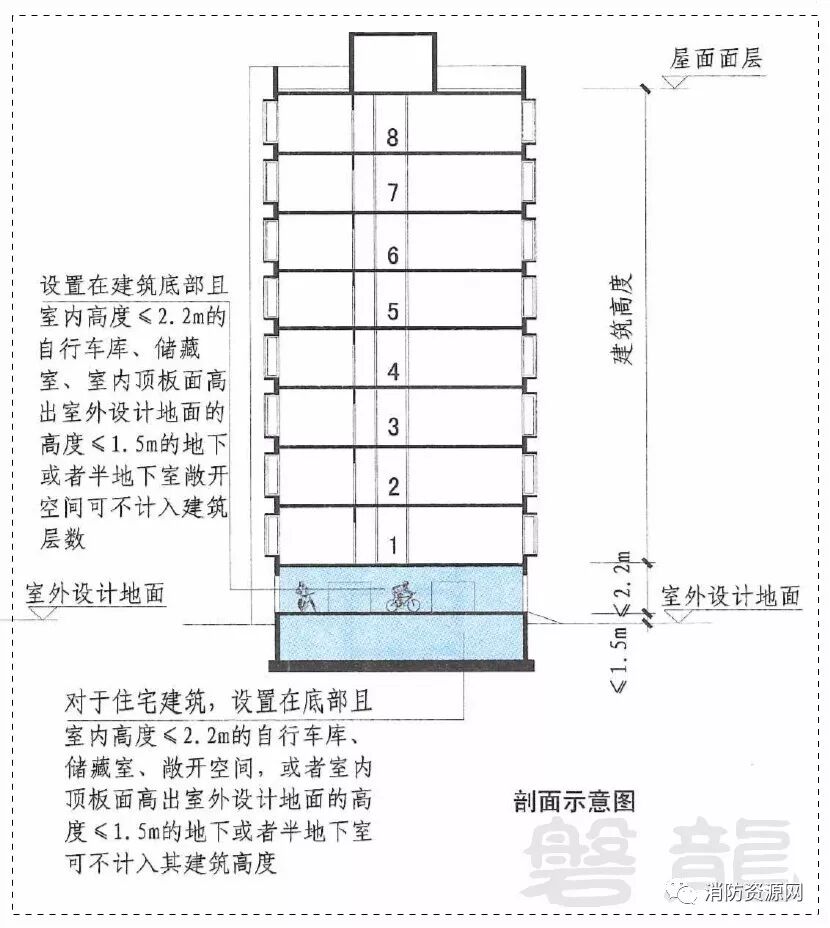

三十七、设置在建筑底部且室内高度≤2.2m的自行车库、储藏室、室内顶板面高出室外设计地面的高度≤1.5m的地下或者半地下室敞开空间可不计入建筑层数。

对于住宅建筑：设置在底部且室内高度≤2.2m的自行车库、储藏室、敞开空间，可不计入其建筑高度；室内顶板面高出室外设计地面的高度≤1.5m的地下或者半地下室可不计入其建筑高度。（附录A.0.2图示3，P248）

 注：两者可叠加。
